TD處理的特點

一、TD皮膜的特性
●高硬度（HV2500-3600）    ●高耐磨性
●皮膜厚度（μm5-15）    ●耐腐蝕性
●耐剝離性（結合力強）    ●抗咬合性
●可重復成膜（3-5次）    ●抗高溫氧化

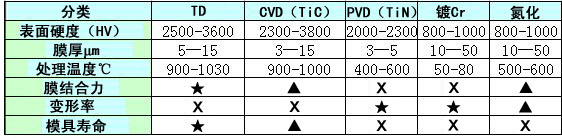

二、TD處理與其他表面處理比較（☆優  △良  Ⅹ中）

三、TD處理的材料選擇
一般含碳量高于0.3%的各類鋼件都可以成膜，為了達到各項指標，性能優良，必須優選如下模具鋼（附表）

四、TD處理模具制作注意事項
1.避免焊接，補焊，尤其是不同材質的焊接；
2.避免內直角，盡量保證3-5℃以上的R角加工；
3.避免孔壁過薄，避免前期熱處理開裂；
4.模具工作面拋光R0.8以下；
5.前期熱處理必須高溫淬火（1020~1030℃），高溫回火（500~520℃）基體硬度HRC58±3；
